Světlíky PYRO - S 3000

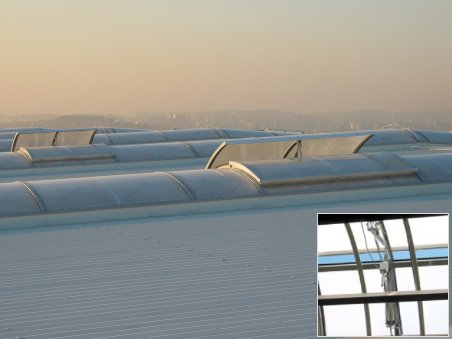

Světlíky PYRO - S 3000 (SOZ - integrované v pásových obloukových světlících)
Klapka SOZ pro odvod tepla a kouře PYRO - S 3000 je vyráběna z hliníkových profilů, je zasklena PC (polykarbonátem) a osazena ovládacím mechanismem. Kotví se na desky pásového obloukového světlíku odpovídajícího poloměru, po stranách se přichytí Al lištami, které rám světlíku sevřou k nosným Al profilům. Klapka leží na čtyřech obloucích světlíku, přítlačné lišty sevřou konstrukci ke krajním dvěma obloukům. Klapky jsou vyráběny standardně do světlíků o poloměru 2 a 4 m.
Rozměrová řada:
rozměr (m) | geometrická vstupní plocha Av (m2) |
volná aerodyn. plocha Aa (m2) |
volná aerodyn. plocha Aa (m2) se spojlerem |
---|---|---|---|
2 × 2,5 - 2 křídla | 5,15 | 3,14 | 3,24 |
2 × 2 - 2 křídla | 4,00 | 2,44 | - |
1,6 × 2 - 1 křídlo | 3,24 | 1,98 | 2,04 |
Možnost denního větrání
PNEUMATICKY OVLÁDANÉ SOZ pro odvod tepla a kouře
Otevření SOZ nastává automaticky přepálením tepelné pojistky při překročení teploty 68 °C nebo 93 °C, ručním otevřením pomocí pákového naražení na centrále, nebo signálem vydaným z EPS. K požárnímu otevření zařízení se používá pneumatický píst a bombičky CO2. Úhel otevření a zablokování v koncové poloze je 165 ° nebo 105 °. Pro funkci denního větrání lze přidat elektromotor 230 V, který se v případě aktivace požáru odpojí.

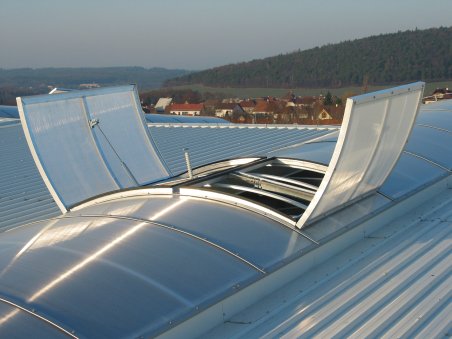

Světlíky PYRO - S 3000/CO2/2 - 2 křídla
Dvouklapka je složena ze dvou křídel které se otvírají o 105 ° a jsou integrovány do obloukového pásového světlíku, výplň polykarbonát, konstrukce Al profily, pneumatické ovládací mechanizmy.

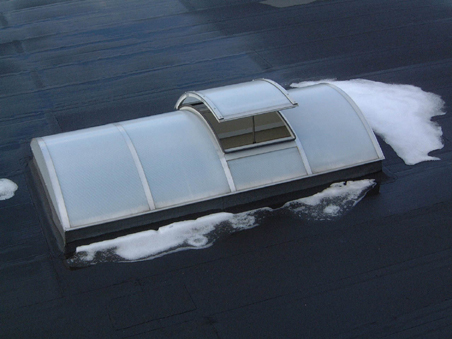

Světlíky PYRO - S 3000/CO2/1 - 1 křídlo
Jednoklapka je tvořena jedním křídlem, které se otvírá o 165 ° a je integrováno do obloukového pásového světlíku, výplň polykarbonát, konstrukce Al profily, pneumatické ovládací mechanizmy.
