Světlíky PYRO - A 3000
PYRO - A 3000 (SOZ pro odvod tepla a kouře - bodové)
Klapka SOZ PYRO - A 3000 pro odvod tepla a kouře je vyrobena z kopulového světlíku s vyztuženou konstrukcí a otvíracího mechanismu. Variantně je možno stejně jako u kopulových světlíků použít jednoduchou, dvojitou nebo trojitou kopuli a výšky manžet 300 a 500mm.
Rozměrová řada světlíků
rozměr B (cm) rozměr otvoru ke střeše |
geometrická vstupní plocha Av (m2) |
volná aerodyn. plocha Aa (m2) |
volná aerodyn. plocha Aa (m2) se spojlerem |
---|---|---|---|
100 × 100 | 1,00 | 0,627 | 0,720 |
100 × 150 | 1,50 | 0,989 | 1,082 |
100 × 200 | 2,00 | 1,320 | 1,414 |
100 × 240 | 2,40 | 1,584 | 1,673 |
100 × 250 | 2,50 | 1,653 | 1,740 |
100 × 300 | 3,00 | 1,983 | 2,091 |
120 × 120 | 1,44 | 0,949 | 1,043 |
120 × 150 | 1,80 | 1,188 | 1,282 |
120 × 180 | 2,16 | 1,428 | 1,521 |
120 × 220 | 2,64 | 1,745 | 1,837 |
120 × 240 | 2,88 | 1,904 | 1,993 |
120 × 250 | 3,00 | 1,983 | 2,076 |
120 × 270 | 3,24 | 2,142 | 2,236 |
150 × 150 | 2,25 | 1,487 | 1,579 |
150 × 180 | 2,70 | 1,785 | 1,879 |
150 × 210 | 3,15 | 2,085 | 2,180 |
150 × 240 | 3,60 | 2,383 | 2,477 |
150 × 250 | 3,75 | 2,483 | 2,576 |
150 × 270 | 4,05 | 2,681 | 2,782 |
180 × 180 | 3,24 | 2,145 | 2,239 |
180 × 240 | 4,32 | 2,864 | 2,959 |
180 × 250 | 4,50 | 2,984 | 3,078 |
180 × 270 | 4,86 | 3,222 | 3,315 |
200 × 200 | 4,00 | 2,652 | 2,744 |

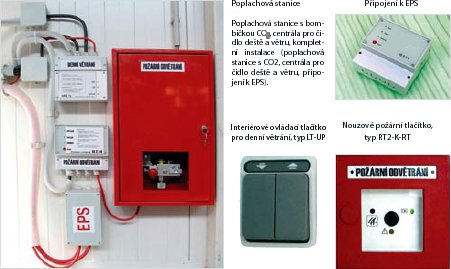

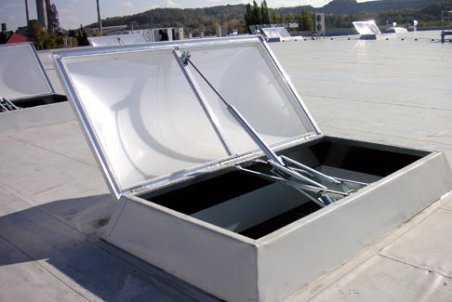

PYRO A 3000/CO2 - pneumaticky ovládané
Otevření SOZ nastává automaticky přepálením tepelné pojistky při překročení teploty 68 °C nebo 93 °C, ručním otevřením pomocí
pákového naražení na centrále, nebo signálem vydaným z EPS. K požárnímu otevření zařízení se používá pneumatický píst a bombičky
CO2. Úhel otevření a zablokování v koncové poloze je 165 ° nebo
105 °. Pro funkci denního větrání lze přidat elektromotor 230 V,
který se v případě aktivace požáru odpojí.

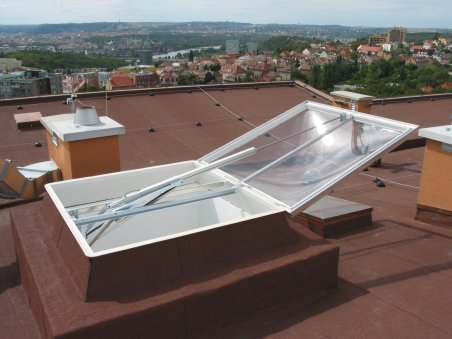

PYRO A 3000/EL - elektricky ovládané

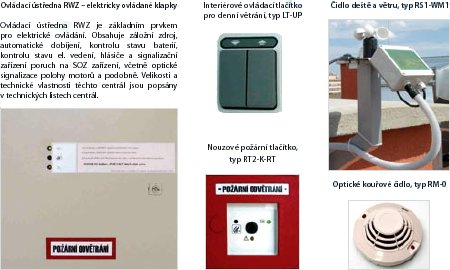

Otevření SOZ nastává automaticky impulsem od kouřového nebo teplotního čidla, ručním otevřením pomocí požárního tlačítka, nebo signálem vydaným z EPS. K požárnímu otevření zařízení se používá elektromotor 24 V. Úhel otevření a zablokování v koncové poloze je 165 ° nebo 105 °. Pro odvětrání se používá klapka s min. geometrickou plochou 2 m2 – schodišťová sada. Hlavní použití je pro odvětrání schodišť a chráněných únikových cest
