PYRO - A 3000
PYRO - A 3000 (Automatische Einzel-Entlüftungsanlagen)
Die Klappe PYRO - A 3000 ist aus einer Oberlichtkuppel mit verstärkter Konstruktion und einer Öffnungsmechanik hergestellt. Optional können ebenso wie bei Oberlichtkuppeln einfache, doppelte und dreifache Kuppeln und Manschettenhöhen von 300 und 500 mm verwendet werden.
Maßreihe
Maß B (cm) Maß der Dachöffnung |
geometrische Eintrittsfläche Av (m2) | freie aerodyn. Fläche Aa (m2) | freie aerodyn. Fläche Aa (m2) mit Spoiler |
---|---|---|---|
100 × 100 | 1,00 | 0,627 | 0,720 |
100 × 150 | 1,50 | 0,989 | 1,082 |
100 × 200 | 2,00 | 1,320 | 1,414 |
100 × 240 | 2,40 | 1,584 | 1,673 |
100 × 250 | 2,50 | 1,653 | 1,740 |
100 × 300 | 3,00 | 1,983 | 2,091 |
120 × 120 | 1,44 | 0,949 | 1,043 |
120 × 150 | 1,80 | 1,188 | 1,282 |
120 × 180 | 2,16 | 1,428 | 1,521 |
120 × 220 | 2,64 | 1,745 | 1,837 |
120 × 240 | 2,88 | 1,904 | 1,993 |
120 × 250 | 3,00 | 1,983 | 2,076 |
120 × 270 | 3,24 | 2,142 | 2,236 |
150 × 150 | 2,25 | 1,487 | 1,579 |
150 × 180 | 2,70 | 1,785 | 1,879 |
150 × 210 | 3,15 | 2,085 | 2,180 |
150 × 240 | 3,60 | 2,383 | 2,477 |
150 × 250 | 3,75 | 2,483 | 2,576 |
150 × 270 | 4,05 | 2,681 | 2,782 |
180 × 180 | 3,24 | 2,145 | 2,239 |
180 × 240 | 4,32 | 2,864 | 2,959 |
180 × 250 | 4,50 | 2,984 | 3,078 |
180 × 270 | 4,86 | 3,222 | 3,315 |
200 × 200 | 4,00 | 2,652 | 2,744 |

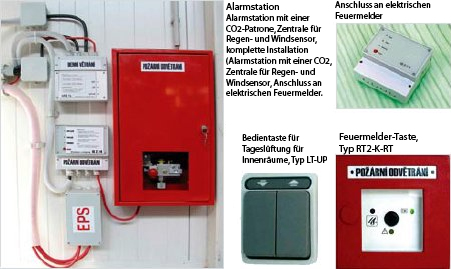

PYRO A 3000/CO2 – pneumatisch bedient
Das Öffnen der RWA-Anlage erfolgt automatisch nach dem Durchbrennen der Wärmesicherung, bei Überschreitung einer Temperatur von 68 °C oder 93 °C, manuelle Öffnung mithilfe eines Hebels in der Zentrale oder durch ein vom Feuermelder ausgegebenes Signal. Zur Öffnung der Anlage im Brandfall wird ein pneumatischer Kolben und CO2-Patronen verwendet. Der Winkel der Öffnung und Blockierung in Endlage beträgt 165° oder 105°. Zur Funktion der Tageslüftung kann ein 230-V-Elektromotor zugeschaltet werden, der im Brandfall getrennt wird.

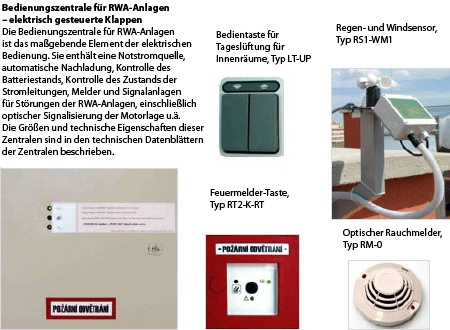

PYRO A 3000/EL – elektrisch bedient
Die Öffnung der RWA-Anlage erfolgt automatisch durch ein Signal von einem Rauch- oder Wärmesensor, manuelle Öffnung mithilfe einer Feuermelder-Taste oder durch ein vom Feuermelder ausgegebenes Signal. Zur Öffnung der Anlage im Brandfall wird ein 24-V-Elektromotor verwendet. Der Winkel der Öffnung und Blockierung in Endlage beträgt 165° oder 105°. Zur Funktion der Tageslüftung wird eine Klappe mit einer min. geometrischen Fläche von 2 m2 – Treppenhaussatz – verwendet. Haupteinsatz bei der Entlüftung von Treppenhäusern und geschützten Fluchtwegen.
