PYRO - A 3000
PYRO – A 3000 (СОЗ точечное)
Клапан PYRO - A 3000 изготовлен из зенитного фонаря типа купола с армированной конструкцией и открывающего механизма. Можно использовать разные варианты, также как у зенитных фонарей: простой, двойной или тройной купол, высота оснований 300 и 500 мм.
Серия размеров
Размер B (см) размер проема в кровле |
геометрическая входная площадь Av (м2) |
свободная аэродинамическая площадь Aa (м2) | свободная аэродинамическая площадь Aa (м2) со спойлером |
---|---|---|---|
100 × 100 | 1,00 | 0,627 | 0,720 |
100 × 150 | 1,50 | 0,989 | 1,082 |
100 × 200 | 2,00 | 1,320 | 1,414 |
100 × 240 | 2,40 | 1,584 | 1,673 |
100 × 250 | 2,50 | 1,653 | 1,740 |
100 × 300 | 3,00 | 1,983 | 2,091 |
120 × 120 | 1,44 | 0,949 | 1,043 |
120 × 150 | 1,80 | 1,188 | 1,282 |
120 × 180 | 2,16 | 1,428 | 1,521 |
120 × 220 | 2,64 | 1,745 | 1,837 |
120 × 240 | 2,88 | 1,904 | 1,993 |
120 × 250 | 3,00 | 1,983 | 2,076 |
120 × 270 | 3,24 | 2,142 | 2,236 |
150 × 150 | 2,25 | 1,487 | 1,579 |
150 × 180 | 2,70 | 1,785 | 1,879 |
150 × 210 | 3,15 | 2,085 | 2,180 |
150 × 240 | 3,60 | 2,383 | 2,477 |
150 × 250 | 3,75 | 2,483 | 2,576 |
150 × 270 | 4,05 | 2,681 | 2,782 |
180 × 180 | 3,24 | 2,145 | 2,239 |
180 × 240 | 4,32 | 2,864 | 2,959 |
180 × 250 | 4,50 | 2,984 | 3,078 |
180 × 270 | 4,86 | 3,222 | 3,315 |
200 × 200 | 4,00 | 2,652 | 2,744 |

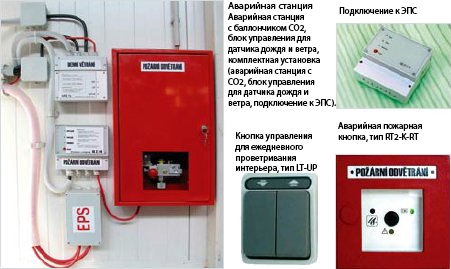

PYRO – A 3000/CO2 – пневматически управляемое
Открытие СОЗ происходит автоматически при перегорании плавкого предохранителя в случае превышения температуры 68 °C или 93 °C, ручным открытием при помощи рычажного толчка на централи, или сигналом от ЭПС. Пожарное открытие оборудования происходит при помощи пневматического поршня и баллончика CO2. Угол открытия и блокировки в концевом положении составляет 165 ° или 105 °. Для функции ежедневного проветривания можно добавить электродвигатель 230 В, который в случае активации пожаром отключится.

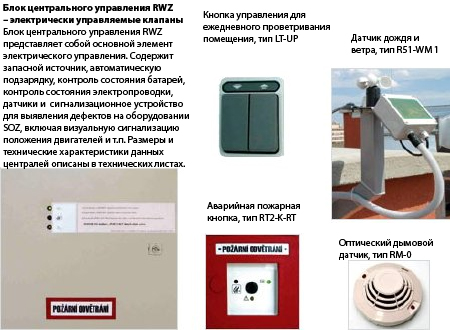

PYRO – A 3000/EL – электрически управляемое
Открытие СОЗ происходит автоматически импульсом от дымового или температурного датчика, ручным открытием при помощи пожарной кнопки, или сигналом от ЭПС. Для пожарного открытия оборудования использован электродвигатель 24 В. Угол открытия и блокировки в концевом положении составляет 165° или 105°. Для вентилирования использован клапан с мин. геометрической площадью 2 м2 – набор для лестниц. Главным применением является вентилирование лестниц и защищенных эвакуационных путей.
