Инструкция по эксплуатации, монтажу и техобслуживанию зенитных фонарей ARTUS A 3000
Типы ARTUS A 3000/FIX, A 3000/EL, A 3000/MAN, A 3000/VY
Зенитные фонари предназначены для освещения или для ежедневного проветривания зданий, поэтому нужно регулярно очищать купола от загрязнения и жиров. Для очистки куполов следует использовать неагрессивные моющие средства и тряпочку, запрещается применение растворителей. Будьте внимательны, не продавите купол! Купол нельзя подвергать воздействию химических веществ, повреждающих данный материал. Купола нельзя подвергать воздействию экстремально высоких температур (65 – 70 °С), ни использовать в среде с большой разницей температур.
Подвижные части фонарей и управляющих механизмов (петли, шпиндель, тяга) необходимо регулярно обрабатывать маслом или смазочным жиром, не менее 1-го раза в год вместе с проверкой работоспособности всего фонаря. При управлении фонарями следует соблюдать действующие правила безопасности труда, особенно нормативы, связанные с обслуживанием электрических машин и оборудования. В зимний период необходимо следить, чтобы на фонаре не находился слишком большой слой снега, при перегрузке фонаря, при его открытии может повредиться или вырваться открывающий механизм.
При управлении A 3000/MAN следует учитывать следующие основные правила:- в петлю ручного открывателя вложить крючок рукоятки управления и вращать ее, фонарь можно оставить открытым в любой позиции;
- настройку шага укрепления выполнить внутренним винтообразным валом, см. рис.! При неисправной настройке, т.е. внешним винтообразным валом не будет определено концевое положение, возникает угроза отрыва ухвата.
- менять ход двигателя можно только, если двигатель в состояние покоя;
- локальное управление проветриванием проводят, нажав кнопку с обозначенным направлением хода двигателя, т.е. стрелка вверх – открытие фонаря, стрелка вниз – закрытие фонаря.
- менять направление хода двигателя на противоположное во всех состояниях, за исключением состояния покоя;
- повторно открывать и закрывать вентиляцию с интервалом менее 3-х минут;
- заменять предохранители предписанного типа на другие, с иными характеристиками.;
- вводить вентиляцию в эксплуатацию при изморози и нагрузке от снега, или другой нагрузке;
- вводить вентиляцию в эксплуатацию, если вблизи фонарей находятся люди.
В случае неисправности обратитесь в квалифицированную электротехническую фирму! Ремонт электрического привода допускается производить только в мастерской производителя, открытие или попытка открыть кожух двигателя влечет за собой потерю гарантии.
При управлении A 3000/VY следует учитывать следующие основные правила:- люк с цепочками – цепочки предотвращают провал купола на кровлю, купол не зафиксирован прочно, рекомендуем при входе на кровлю закрыть за собой фонарь, чтобы предотвратить самопроизвольное его закрытие ветром и возможное разрушение купола;
- люк с механическими поршнями – открытое положение фонаря нужно зафиксировать вручную поворотом поршней;
- люк с пневматическими поршнями – открытое положение фонаря обеспечено автоматически.
Никогда не открывайте створку фонаря больше, чем ограничено концевым положением открывателей, – могут повредиться неподвижные и открываемые части фонаря.
При дожде, ветре и снеге открываемый фонарь всегда нужно закрыть и обеспечить, чтобы не вырвались петли и управляющие механизмы, чтобы не разрушился купол, и не повредилось оборудование здания.
Соблюдая настоящие указания, вы содействуете более длительному сроку службы фонарей.
Тип ARTUS - A 3000
Поверхность, на которую устанавливают основания фонаря, должна быть совершенно ровной, сухой, без жировых и механических загрязнений. При манипуляции и монтаже оснований на кровле, необходимо действовать в соответствии с правилами безопасности труда, особенно учитывая нормативы, связанные с работой на высоте!
Соединительный материал и строительный силикон для крепления оснований не входит в состав поставки. Соединительный материал для укрепления купола, включая крышки против протечек, входит в состав поставки.
Зенитные фонари предназначены для установки на плоские кровли или кровлю с небольшим уклоном.
Зенитные фонари можно устанавливать на:- кровельный проем;
- кровельный проем, оснащенный цоколем.

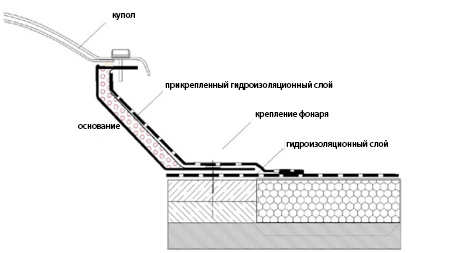

1) Поверхность, на которую укрепляют основание, представляет собой последний слой кровельного покрытия, и отверстие проема позволяет привинтить основание или закрепить его дюбелями.
В нижней опорной поверхности основания высверлить отверстия с шагом 25 - 40 см для крепления фонаря. Основание уложить на отверстия под болты или дюбели. Основание поднять и очистить обе опорные поверхности. На опорную поверхность нанести из тюбика сплошную полосу строительного силикона как предохранительное уплотнение. Все высверленные отверстия внутри поверхности ограничены силиконом (это важно для исправной функции предохранительного уплотнения). Уложить основание и привинтить к базе. Растереть выдавленный силикон по всему периметру. На основание приклеить один гидроизоляционный слой. Сверху начать плотно под верхним воротником, внизу перетянуть примерно на 10 см вне края основания. Перекрыть углы и аккуратно уплотнить верхнее соединение гидроизоляции с основанием.

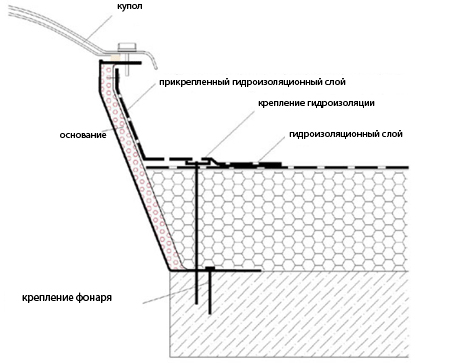

2) На существующую поверхность кровли должна быть уложена термоизоляция (мелкая галька, грунт).
Использовать более высокое основание под фонари (30 или 50 см) и продолжать работу согласно пункту 1). Для низкого основания нужно создать цоколи высотой равной добавленным слоям (термоизоляция, мелкая галька, грунт). Цоколь можно проще всего изготовить из древесины (термически изолирует), стальных или алюминиевых листов, кладкой или бетонированием. Ширина цоколя не менее 12см, высота по потребности.
3) Монтаж купола без основания
Соединительный материал для укрепления купола, включая крышки, входит в состав поставки. Если нельзя руководствоваться предыдущими инструкциями, напр., при замене старых куполов, необходимо предотвратить прямой контакт купола и темной подкладки (изоляции, листовой стали и т.п.). Под купол подложить деревянную раму или подкладку из листового материала, оснащенную стойким белым покрытием. При контакте купола с темной подкладкой в результате высокой температуры подкладки происходит тепловое растяжение купола, и возникает опасность его повреждения, особенно в местах контакта купола с подкладкой.Внимание: при затяжке купола необходимо следить, чтобы уплотнительная лента только слегка упиралась в использованный цоколь. При чрезмерной затяжке купола он может лопнуть!
Инструкция по эксплуатации и техобслуживанию световых полос типа S 3000/FIX, S 3000/EL
Световые полосы предназначены для освещения или для ежедневного проветривания зданий, поэтому нужно регулярно очищать остекление от загрязнения и жиров. Для очистки куполов следует использовать неагрессивные моющие средства и тряпочку, запрещается применение растворителей. Будьте внимательны, не продавите остекление! Остекление нельзя подвергать воздействию химических веществ, повреждающих данный материал, а также воздействию экстремально высоких температур (свыше 120 °С), ни использовать в среде с большой разницей температур.
Подвижные части фонарей и управляющих механизмов (петли, шпиндель, тяга) необходимо регулярно обрабатывать маслом или смазочным жиром, не менее 1-го раза в год вместе с проверкой работоспособности всего фонаря. При управлении фонарями следует соблюдать действующие правила безопасности труда, особенно нормативы, связанные с обслуживанием электрических машин и оборудования. В зимний период необходимо следить, чтобы на фонаре не находился слишком большой слой снега, при перегрузке фонаря, при его открытии может повредиться или вырваться открывающий механизм.
При управлении S 3000/EL следует учитывать следующие основные правила:- менять ход двигателя можно только в том случае, если двигатель находится в состоянии покоя;
- локальное управление проветриванием проводят, нажав кнопку с обозначенным направлением хода двигателя, т.е. стрелка вверх – открытие фонаря, стрелка вниз – закрытие фонаря.
- менять направление хода двигателя на противоположное во всех состояниях, за исключением состояния покоя;
- повторно открывать и закрывать вентиляцию с интервалом менее 3-х минут;
- заменять предохранители предписанного типа на другие, с иными характеристиками;
- вводить вентиляцию в эксплуатацию при изморози и нагрузке от снега, или другой нагрузке;
- вводить вентиляцию в эксплуатацию, если вблизи фонарей находятся люди.
